變壓器繞組變形測量儀主要作用

變壓器平衡繞組測量儀作用可以對外輸出功率，也可以不對外輸出功率，變壓器平衡繞組的作用主要為三次諧波電流提供通路，消除三次諧波磁通，從而消除電壓中的三次諧波分量，變壓器平衡繞組的作用在變壓器的結構中及其重要。

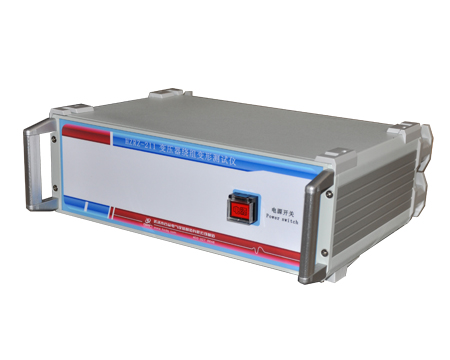

3n次諧波的三相分量是同相位的，事實上，三角形接線給3n次諧波提供了一條通路，而星形接線（無中線）卻沒能給它提供通路，這么一來，很多人就會 有大疑問：既然角形接線提供了通路，而星形接線（無中線）無通路，那么應該是角形接線引入諧波，而星形接線無諧波才對啊，可為什么結論卻是相反的呢？ 原因主要從變壓器的磁通和勵磁電流說起：（im是勵磁電流）。不飽和時，正弦的Φ由正弦im產生。飽和時，正弦的Φ必須由尖頂?shù)膇m產生。如果im 仍為正弦，則產生Φ的是平頂波。 平頂Φ的中含有較大的3次諧波磁通，如果不加以抑制，將產生含有3磁諧波的感應電勢所以為了保證磁通和感應電勢為正弦，勵磁電流必須為尖頂波，即必須含有 3次諧波分量。可見聯接組的接線應當提供3次諧波的流通路徑。否則，勵磁電流中不會有3次諧波；單相變壓器的3次諧波電路是通的，所以單相變壓器的勵磁電 流中含有3次諧波(為尖頂波)，其磁通和感應電勢均為正弦波。 YN,Y/D,y/Y,d聯結的三相變壓器：3次諧波電流可以通過中線或者在三角形回路中流通，所以這類聯結組的勵磁電流中含有3次諧波，其磁通和電勢均為正弦波。 所以超高壓/大容量電力變壓器，常加一個三角形的第三繞組提供3磁諧波勵磁電流的通路，以改善電勢波形，關于變壓器繞組變形測量儀的接法是參照武漢合眾電氣HZRZ-211變壓器繞組變形測試儀的型號和實物進行，其他產品已說明書為準。

變壓器繞組變形測量儀的接法

變壓器繞組變形測量儀的接法有Y型接法、D型接法、Z型接法以及多種組合接法，下面主要介紹變壓器繞組變形測量儀的接法的有點和缺點。

Y接法的優點： 對高壓繞組而言最經濟;可以有中性點供利用，允許直接接地或通過阻抗接地，允許降低中性點的絕緣水平(分級絕緣)，可在每相中性點處設置分接頭，分接開關也可設于中性點，允許接單相負載，中性點可載流。

D接法的優點： 對大電流低壓繞組而言最經濟，與Y接繞組配合使用可以降低零序阻抗值。

Z接法的優點： 允許中性點載流的負載且有較低的零序阻抗，可用做接地變壓器的接法形成人工中性點，可降低系統中電壓不平衡(系統中三相負載不平衡時)，可作多雷地區使用配電變壓器的一種接法。

變壓器繞組變形測量儀的接法--組合接法

零序電流會在繞組間轉換，即高壓與低壓繞組都有零序電流，且能安匝平衡以達到變壓器有低的零序阻抗，對系統變壓器而言，必須有D接平衡繞組與此接法一并采用。有中性點引出的繞組中有零序電流，但在另一無中性點引出的繞組中無此電流，故零序電流不能安匝平衡，故對鐵心而言，有一個激磁零序電流，它受零序激磁阻抗控制，根據磁路的設計，這一零序阻抗可以較大(如三相三柱鐵心)或特別大(如三相五柱鐵心、三相殼式鐵心)。相對地電壓的對稱會受到影響，中性點會偏移，因此，這種接法不能用于三相五柱鐵心、單相組成的三相組或三相殼式鐵心。表示此繞組僅作平衡繞組而不接負載。d表示此繞組既作平衡繞組又可接負載。在有中性點引出的繞組中有零序電流時，在角接繞組有補償此電流的循環電流。零序阻抗是很低的，約等于繞組間的正序短路阻抗。曲折接法繞組中的零序電流會在每個鐵心柱上兩個線圈中作安匝平衡，且有低的零序阻抗。

不同接法的組合能否采用與鐵心結構有關，對單相鐵心組成的三相組變壓器、三相五柱與殼式三相變壓器都不采用Y yn、YN yn接法。三相三柱鐵心變壓器可以采用Y yn、YN yn接法，正序和負序磁通分量在鐵心中可形成回路，而零序磁通從軛到軛通過外部空間形成回路，磁組很高。當電壓中有零序分量時，就有較高激磁電流(因零序激磁阻抗較小，但阻抗是非線性的，與零序電壓分量有關)。在單相鐵心組成的三相變壓器組、三相五柱與各種殼式鐵心變壓器中零序磁通可在低磁組的旁軛中飽和。飽和后，電感下降，導致有尖頂畸變電流。應有一個D接繞組。
