一、產品概述：

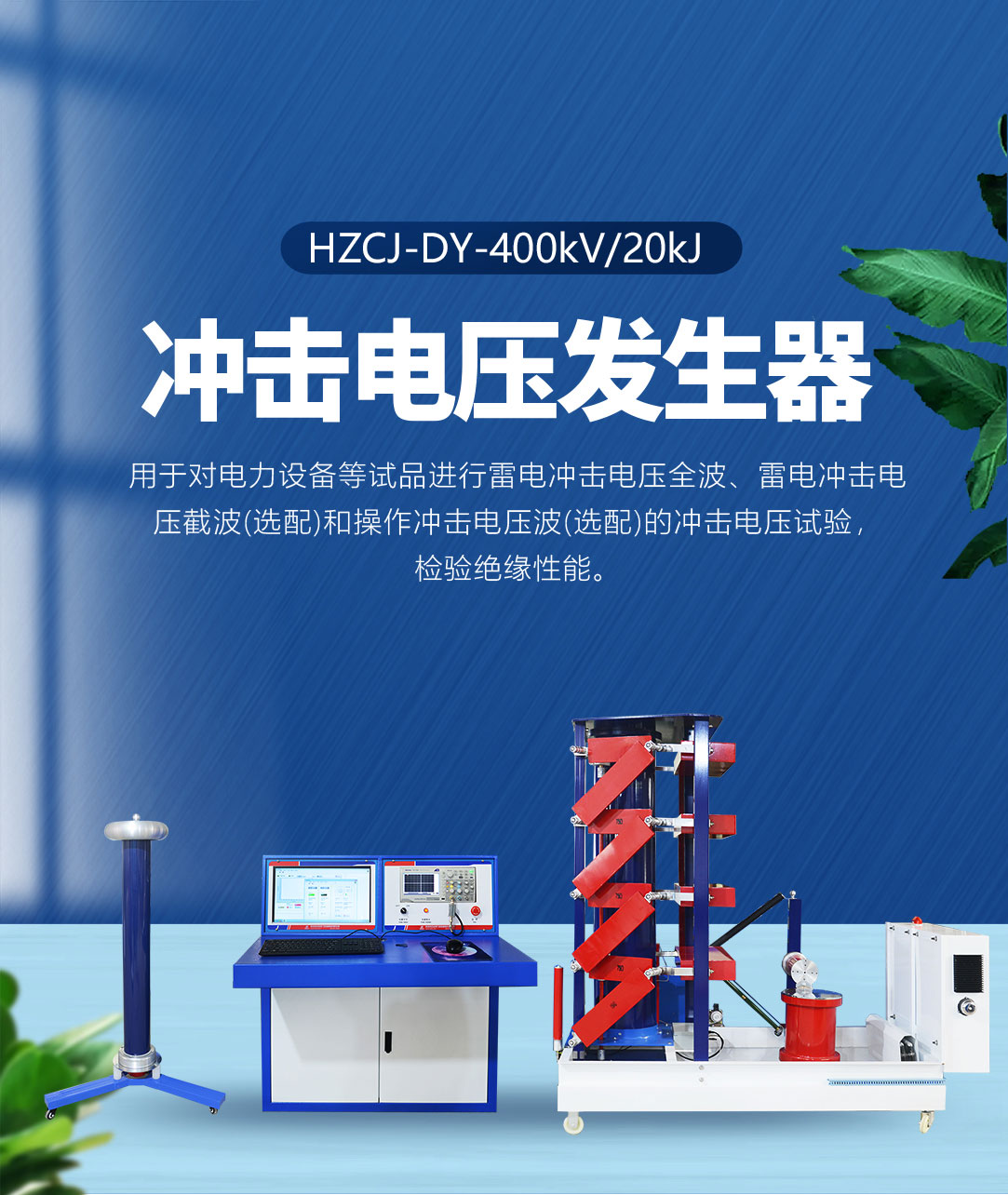

電力系統中的高壓電氣設備在投入運行之前需要進行沖擊電壓試驗來檢驗其在過電壓作用下的絕緣性能。隨著電力科技的發展,需要進行沖擊電壓試驗的試品種類日益增多。沖擊電壓發生器是一種產生雷電沖擊電壓波及操作過電壓波等脈沖波的高電壓發生裝置,是高壓試驗室的基本試驗設備。
沖擊電壓發生器主要用于電力設備等試品進行雷電沖擊電壓全波、雷電沖擊電壓截波和操作沖擊電壓波的沖擊電壓試驗，檢驗絕緣性能。沖擊電壓發生器是一種模仿雷電及操作過電壓等沖擊電壓的電源裝置。主要用于絕緣沖擊耐壓及介質沖擊擊穿、放電等試驗中。
適用范圍：變壓器、戶外斷路器、互感器、電抗器、避雷針、開關及其它高壓電器、高壓晶閘管閥SVC(HVDC)、電力電纜、各類高壓絕緣子、套管等試品的標準雷電沖擊，雷電截斷波，操作沖擊及用戶要求的非標準沖擊波的各類沖擊電壓試驗。一套設備就可產生多種試驗波形（標準的和非標準的波形，用戶提出來的波形）。
適用領域：質檢鑒定計量檢測監督機構，電力設備制造廠，鐵路通信，航空航天和航空航天飛行器,軍工科研單位，大專院校以及氣象等部門的防雷和雷電試驗。
產品別稱：沖擊電壓發生器、沖擊電壓試驗裝置、雷電沖擊發生器、雷電沖擊試驗裝置、雷電沖擊電壓發生器、雷擊電壓發生器、脈沖電壓發生器、雷擊脈沖電壓發生器、雷電沖擊電壓發生器試驗裝置、電壓發生器試驗裝置。
二、主要特點：

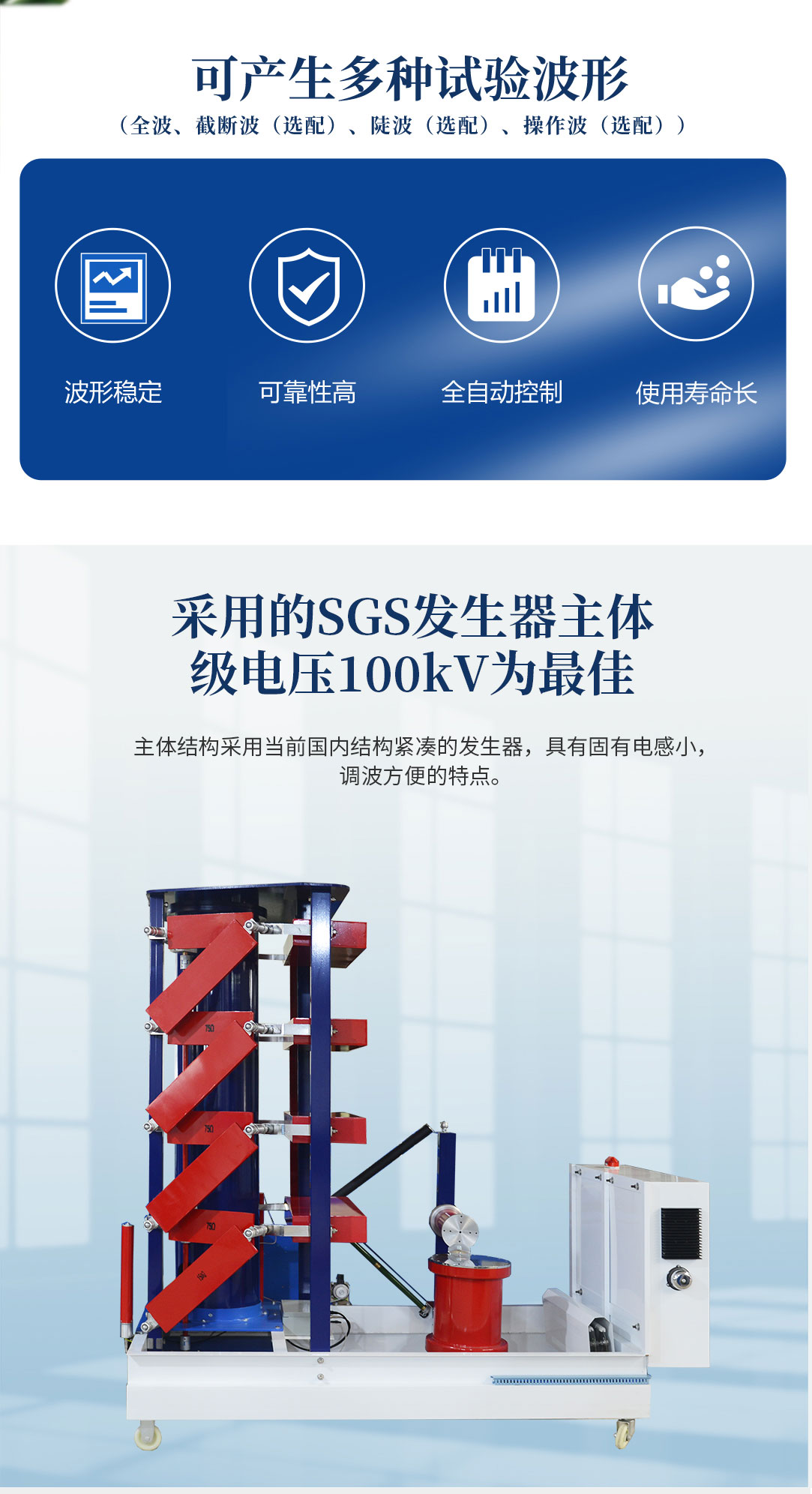

1、采用的SGS發生器主體，級電壓為100kV，符合當前國內外的發展趨勢。主體結構采用當前國內結構緊湊的發生器，具有固有電感小，調波方便的特點。
2、采用的控制測量系統是目前國內技術先進的產品，核心器件為日本三菱公司的FX系列可編程控制器，幾乎所有的控制功能都由軟件編程實現，因此系統結構簡單，外圍電路板極少，可靠性高。

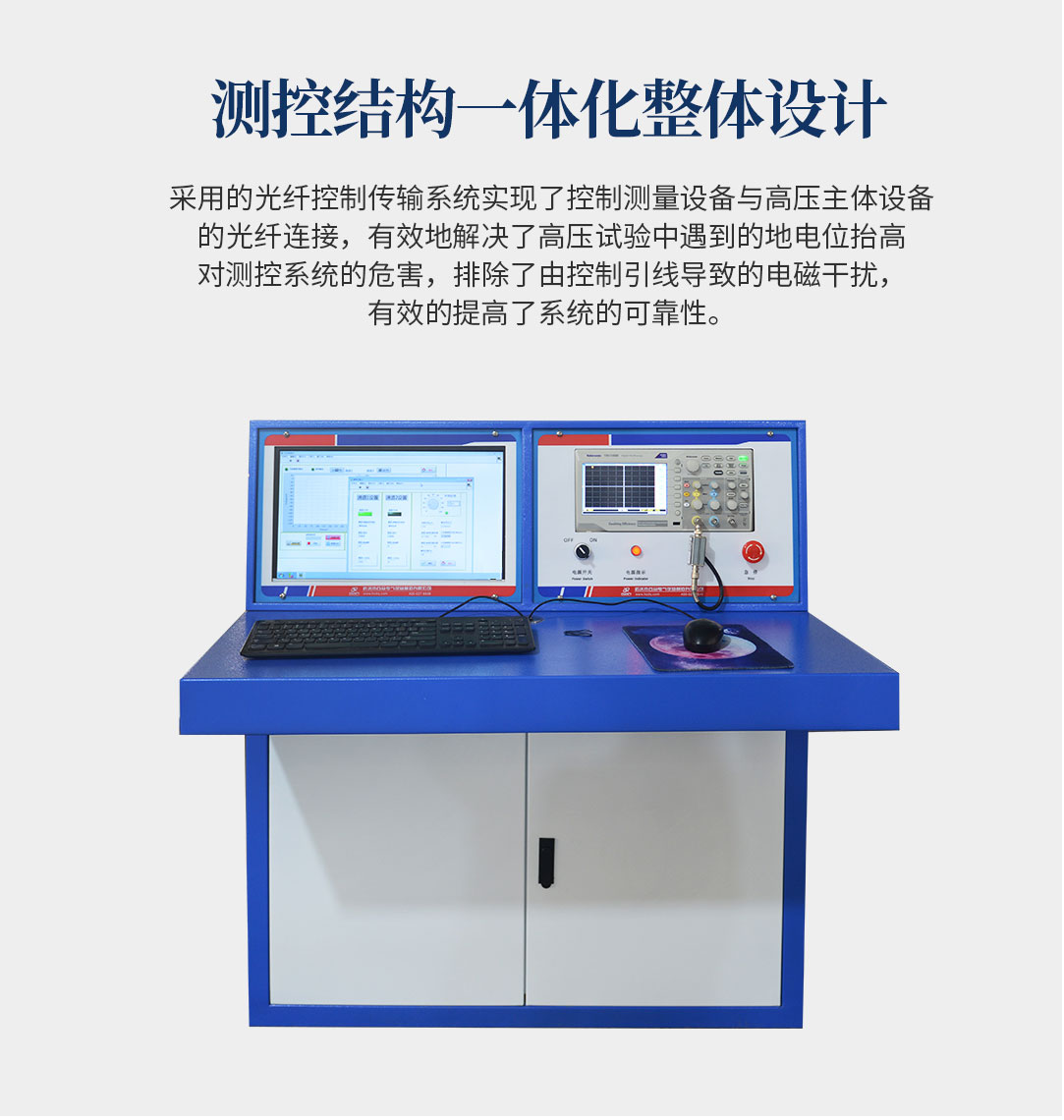

3、測控結構一體化整體設計，液晶顯示工業計算機，可實現全自動控制測量分析。系統采用光纖通訊線，無須開電纜溝，使得控制室布局更加簡單方便。
4、采用的光纖控制傳輸系統在國內高壓試驗設備中是創新，它實現了控制測量設備與高壓主體設備的光纖連接，有效地解決了高壓試驗中遇到的地電位抬高對測控系統的危害，排除了由控制引線導致的電磁干擾，極大地提高了系統的可靠性。

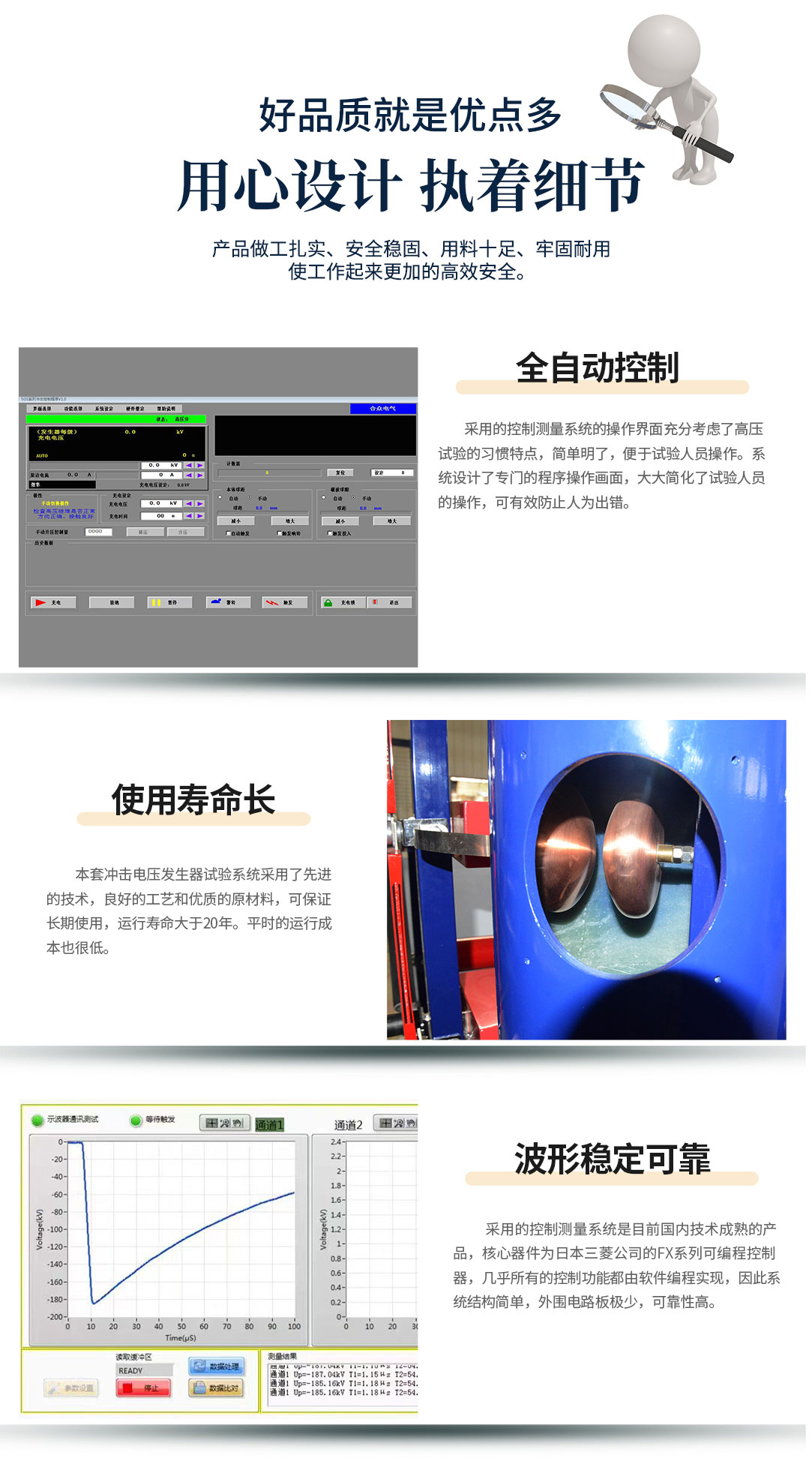

5、采用的控制測量系統的操作界面充分考慮了高壓試驗的習慣特點，簡單明了，便于試驗人員操作。系統設計了專門的程序操作畫面，大大簡化了試驗人員的操作，可有效防止人為出錯。
6、本套沖擊電壓發生器試驗系統采用了先進的技術，良好的工藝和優質的原材料，可保證長期使用，運行壽命大于20年。平時的運行成本也很低。
7、為了確保沖擊電壓發生器的安全操作，系統提供了一個接地機構。一旦發生器發生異常，接地放電開關會在第一個充電電阻后自動接地，結果所有的沖擊電容都將通過最下一級的電阻放電。
8、采用彈簧壓接、方便拔插的調波電阻固定機構，保證了接觸的可靠性，使輸出波形光滑無毛刺。
1、標稱雷電波沖擊電壓：HZCJ-400kV
2、標稱容量(能量)：20kJ
3、級電容：1μF,100kV（MWF100kV-1μF）干式全絕緣封裝
4、級電壓：±100kV
5、級數/級容量：4/ 5kJ
6、輸出波形：
1）標準雷電沖擊全波電壓波形：
波頭時間:1.2±30%μs，波尾時間:50±20%μs，過沖：小于5%，效率：不低于90%。±1.2/50μs標準雷電沖擊電壓全波，效率大于90%。
2）標準雷電沖擊截波電壓波形：（選配）
波頭時間:1.2±30%μs，過沖：小于5%，截斷時間:2~6μs，電子時延控制，效率：不低于90%，采用截斷裝置可產生截斷時間2~6μs的雷電截波，截波分散性小于100ns。
3）標準操作沖擊電壓波形：（選配）
250±20%/2500±60%μS，峰值處振蕩不大于幅值5%。
4）雷電沖擊陡波：（選配）
陡度 S＞2500 kV/μS
部分響應時間 Tα≤5ns
過沖 β≤20％
7、同步范圍：大于20%
8 、使用持續時間：
小于80%額定工作電壓時可連續工作
大于80%額定工作電壓時可間斷工作
9 、幅值調節誤壓差小于1%，最低輸出電不大于10%設備標稱電壓。
10、同步誤動率：小于1%。

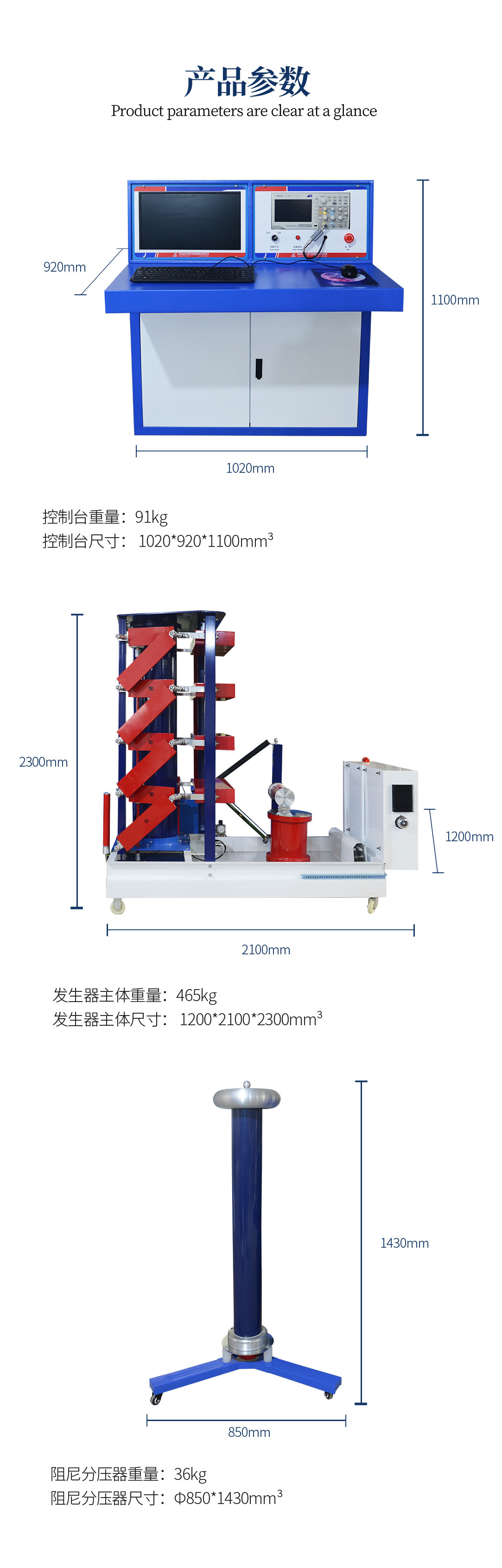

沖擊電壓主體
沖擊電壓控制臺
沖擊電壓截波裝置
阻尼分壓器

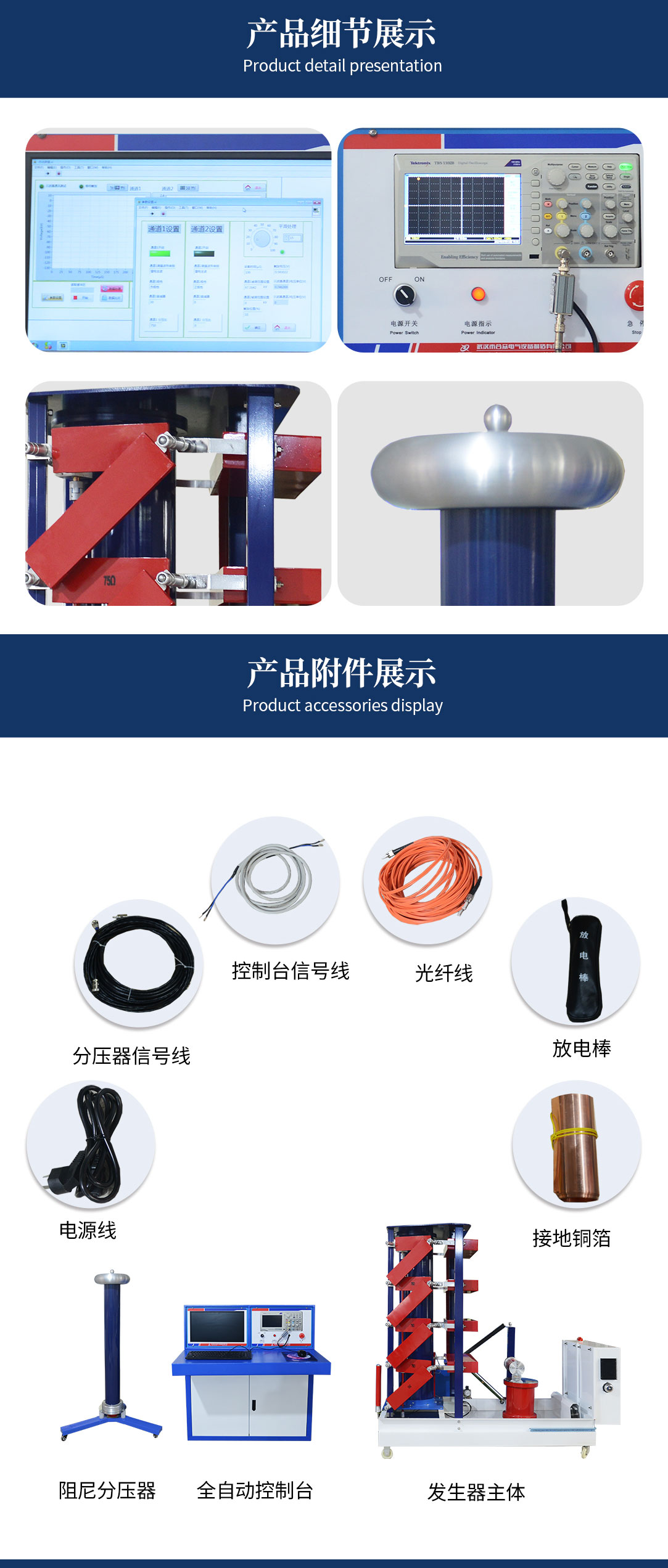

產品細節圖
產品細節圖
產品細節圖
產品細節圖
生產過程圖
生產過程圖
生產過程圖
生產過程圖
武漢市合眾電氣研發、生產的產品均嚴格按照國際、國家標準及行業規程生產制造，并通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測。同時武漢市合眾電氣全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系要求。
我們將嚴格按照《質量及售后服務承諾書》執行相關產品服務，切我們一如既往地深信優質、系統、全面、快捷的服務是企業發展的基礎。經過多年的不斷探索和進取，我們形成了"以客戶為核心、以質量為企業的第一生命"的服務理念。并以嚴格的質量管理、先進的技術創建國內一流的服務企業為目標，制定了"規范管理制度，嚴格過程控制，保證產品質量，服務顧客滿意"的質量方針，多年來堅持"用戶第一"的原則，構建良好的銷售、售后服務體系，為客戶提供更優質的售前、售中及售后服務!
我們的售后服務承諾是：“3個月內包退，1年內包換、3年免費維修，終身維護”。在未來的日子里，我們將一如既往的堅持三類星級服務！
注：產品詳細信息以實物為準，請購買前與銷售人員進行確認，具體型號參數請參考說明書。
本服務承諾最終解釋權歸武漢市合眾電氣設備制造有限公司所有。
如有任何疑問，歡迎致電：400-027-8848。
