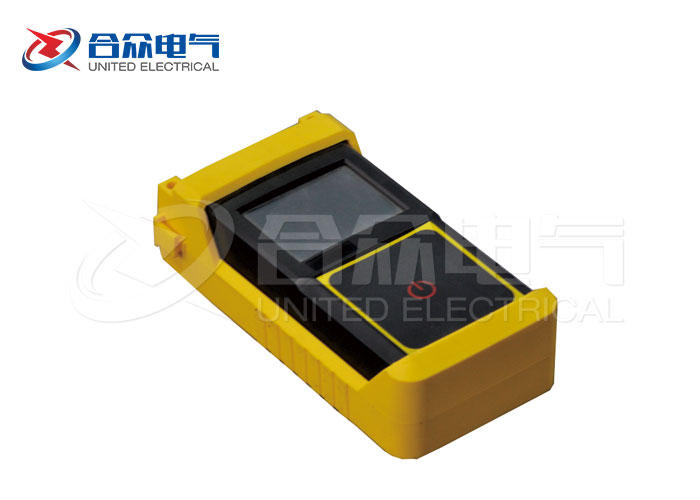

電力測試設備在做試驗前，都需要接線，下面合眾電氣官網舉例介紹如何正確接線，手持式三相相位伏安表測試接線。

  本儀表能測試三相交流電壓、電流、電壓間相位、電流間相位、電壓電流間相位、頻率、有功功率、無功功率、視在功率、功率因數、三相電流矢量和，判別相序、感性、容性電路等。
  測試接線如下：

  單相測試：將被測電壓線L、N對應接入儀表的U1黃、COM黑插孔，電流鉗I1鉗住被測L線路；也可以連接U2綠、COM黑、I2；或U3紅、COM黑、I3測試。

  三相四線測試：將被測電壓線UA黃、UB綠、UC紅、N黑對應接入儀表的U1黃、U2綠、U3紅、COM黑插孔，將電流鉗I1、I2、I3對應鉗住被測線路IA、IB、IC。

  三相三線測試：將被測電壓線UA黃、UC紅、UB綠對應接入儀表的U1黃、U3紅、COM黑插孔，電流鉗I1、I3對應鉗住被測線路IA、IC。參考接線圖見后。

  以上是手持式三相相位伏安表測試接線，如果需要更多電力測試設備，請聯系合眾電氣官網客服。
