溫升試驗裝置溫度巡檢儀使用說明
電力檢測設備有的是由幾個儀器組成的一套設備，比如溫升試驗裝置中的溫度巡檢儀，下面合眾電氣專家介紹，溫升試驗裝置溫度巡檢儀使用說明。

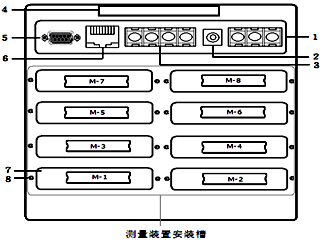

接線端子圖
模塊安裝順序是由左下角M1（1～8通道）開始往右M2（9～16通道）再往上面一層左M3往右M4逐層往上的順序最上面左M7右為M8（57～64通道），繼電器信號輸出模塊一般默認插入M8位置。
1、交流AC85-265V電源輸入端子
2、直流DC24V輸入端子
3、直流DC24V輸出以及485信號輸入端子
此RS485通訊口為外接RS485信號的傳感器或模塊輸入接口，DC 24V為外接傳感器供電電源輸出接口
4、提手
5、RS232通訊接口
九針接線為： 第2針為儀表的“RXD”（RS232），第3針為儀表的“TXD”（RS232），5針為儀表的通訊“地”。
6、以態網接口
7、測量模組裝置安裝插槽
8、固定測量裝置螺絲
文章是溫升試驗裝置溫度巡檢儀使用說明，如果需要更多電力檢測設備，想要溫升試驗裝置，歡迎咨詢合眾電氣客服，我們會安排專業的業務經理對接。
