1、斷路器耐壓試驗目的

鑒定設備絕緣強度最有效和最直接的試驗項目，主要為了檢查斷路器的安裝質量，考核斷路器的絕緣強度。

2、試驗儀器選擇

常規工頻試驗變：現場試驗條件限制，一般較少使用串聯諧振試驗裝置：利用額定電壓較低的試驗變壓器可以得到較高的輸出電壓，用小容量的試驗變壓器可以對大容量的試品進行交流耐壓試驗。試驗過程安全可靠。變頻式，試驗頻率范圍10~300Hz之間。

交接驗收試驗執行標準：

GB50150；
DL/T596《電力設備預防性試驗規程》

DL/T405《進口252(245)~550交流高壓斷路器和隔離開關技術規范》

DL474.4-2006《現場絕緣試驗實施導則交流耐壓試驗》

針對罐式斷路器而言，試驗條件：斷路器內所有設備安裝結束，SF6氣體充氣至額定壓力，且密封性試驗和氣體濕度測試合格；常規電氣試驗已經完成且符合要求所有CT二次側均短路接地，斷路器外部出線套管引線解除，試驗現場符合安全要求。檢驗500kV罐式斷路器在現場安裝后的主絕緣及斷口絕緣是否具有規定的電氣強度，確保其安全運行。

對于瓷柱式斷路器而言，由于沒有集成CT，故對其無要求。目的是檢驗瓷柱式斷路器在現場安裝后斷口間絕緣是否具有規定的電氣強度，確保其安全運行。

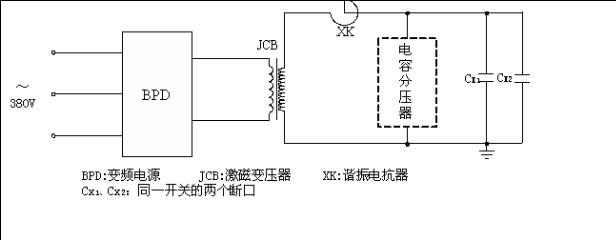

試驗方法：試驗采用變頻串聯諧振的方法對GIS進行交流耐壓試驗。采用變頻諧振的方法主要試驗儀器和設備是串聯諧振耐壓設備，主要包括：變頻電源、電容分壓器、電抗器、工頻試驗變壓器等，其接線圖如下。

試驗過程，如對于500kV罐式斷路器而言：

1)合閘狀態下斷路器整體對地交流耐壓

試驗加壓程序為升壓到相電壓288kV(5分鐘)，再升壓到線電壓500kV(3分鐘)，最后升壓到試驗電壓592kV(1分鐘)

2)分閘狀態下斷路器斷口間交流耐壓

試驗加壓程序為升壓到相電壓288kV(5分鐘)，再升壓到線電壓500kV(3分鐘)，最后升壓到線電壓式驗電壓592kV(1分鐘)

安全注意事項：

嚴格執行《電業安全工作規程(發電廠和變電所電氣部分)》中有關規定及現場的相關安全措施；

工作人員職責明確，精力集中；

現場設安全遮攔，并懸掛標示牌，準備必要的消防器材；登高接線或裝設屏蔽罩時應戴安全帽、系安全帶；試驗中應設專人監聽試品，并確認無異常聲音；

試驗中如出現異常情況則應立即停止試驗，查明原因并排除故障后方可繼續試驗。
