計量電流互感器變比選擇

作者：合眾電氣發布時間：2017-04-11瀏覽量：9043 次字體顯示：【大】【中】【小】

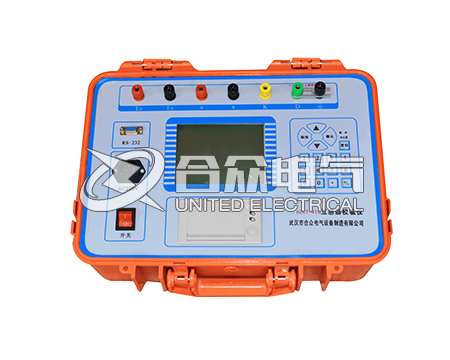

合眾電氣根據JB/T9285-1999, JB/T5356 -2002機械行業標準研發生產出高壓電流互感器變比測試儀，DGCT-H電流互感器變比測試儀是應用于測量35KV及以下系統高壓計量裝置的專用設備。電流互感器變比測試儀采用先進的電子技術和高速數字處理器，高壓鉗表的電流信號采用無線傳輸，絕對確保操作的安全性。該DGCT-H電流互感器變比測試儀手持式終端與鉗表均采用高性能鋰電池供電，一次充電可持續工作8小時。

電能計量裝置主要由電能表、計量用電壓互感器、電流互感器及二次回路等部分組成，電流互感器是能計量裝置的重要組成部分，以下介紹計量用電流互感器變比選擇注意事項及配置。

計量電流互感器變比選擇

電流互感器的額定電壓UN應與被測線路的電壓UL相適應，即UN≥UL。

額定變比的確定額定變比的確定額定變比的確定額定變比的確定通常根據電流互感器所接一次負荷來確定額定一次電流I1，即: I1=P1/UNcosψ式中UN——電流互感器的額定電壓，kV； P1——電流互感器所接的一次電力負荷，kVA； cosψ——平均功率因數，一般按cosψ=0.8計算。為保證計量的準確度，選擇時應保證正常運行時的一次電流為其額定值的60%左右，至少不得低于30%。電流互感器的額定變比則由額定一次電流與額定二次電流的比值決定。

額定二次負荷的確定額定二次負荷的確定額定二次負荷的確定額定二次負荷的確定互感器若接入的二次負荷超過額定二次負荷時，其準確度等級將下降。為保證計量的準確性，一般要求電流互感器的二次負荷S2必須在額定二次負荷S2N的25%~100%范圍內，即: 0.25S2N≤S2≤S2N。

額定功率因數的確定額定功率因數的確定額定功率因數的確定額定功率因數的確定計量用電流互感器額定二次負荷的功率因數應為0.8~1.0。

計量電流互感器變比使用注意事項

1、應避免繼電保護和電能計量用的電流互感器并用，否則會因繼電保護的要求而致使電流互感器的變比選擇過大，影響電能計量的準確度。對于計費用戶，應設置專用的計量電流互感器或選用有計量繞組的電流互感器。

2、電流互感器二次繞組不允許開路，否則，將產生高電壓，危及設備和運行人員的安全，同時因鐵芯過熱，有燒壞互感器的可能，電流互感器的誤差也有所增大，因此，在二次回路上工作時，應先將電流互感器二次側短路。

3、電流互感器的一次繞組和被測線路串聯，二次繞組和電測儀表串聯，接線時必須注意電流互感器的極性，當電流互感器內部線圈的引出線接錯位置、端鈕標志錯誤時，都屬于線圈極性接反。只有極性連接正確，才能準確測量和計量。

4、電流互感器二次繞組不允許開路，否則，將產生高電壓，危及設備和運行人員的安全，同時因鐵芯過熱，有燒壞互感器的可能，電流互感器的誤差也有所增大，因此，在二次回路上工作時，應先將電流互感器二次側短路。

5、電流互感器二次側應有一端可靠接地，且接地點只有一個。以防止一、二次側絕緣擊穿時，造成對人身和設備的損壞。

6、當負荷變化范圍大，實際負荷電流小于30%時，應采用二次繞組具有抽頭的多變比電流互感器或0.5s、0.2s級電流互感器，或采用具有較高額定短時熱電流和動穩定電流，并且接近實際負荷電流的小量程電流互感器。

7、二次回路的連接導線應采用銅質單芯絕緣線，嚴禁使用鋁線，且中間不得有接頭。電流二次回路的導線截面積應不小于4mm2。

計量電流互感器變比配置

首先應計算出用電設備電流大小

1、用電設備電流的公式計算法

a、單相供電用電設備電流的算法

根據S=UI或P=UIcosφ S=P/cosφ

所以有：I=S/U，或I=P/（Ucosφ）

U—相電壓：0.22kv

b、三相供電用電設備電流的算法

根據S=UI或P=UIcosφ S=P/cosφ

所以有：I=S/U，或I=P/（Ucosφ）

U—相電壓：0.22kv。
