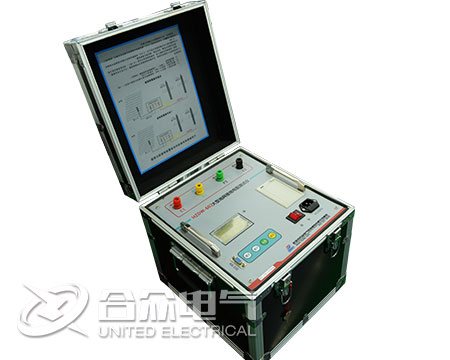

接地電阻測量儀由自備110～115Hz的交流電源(手搖發電機或電子電源)和電位差計 式測量機構組成。接地電阻測量儀的主要附件是三條測量電線和兩支測量電極。接地電阻測量儀有C2、P2、P1、C1四個接線端子或E、P、C三個接線端 子。測量時，在離被測接地體一定的距離向地下打入電流極和電壓極;將C2、P2端并接后(或?qū)端)接于被測接地體、將P1端(或P端)接于電壓極、將 C1端(或C端)接于電流極。

  (1)對于與配電網有導電性連接的接地裝置，測量前最好與配電網斷開，以保證測量的準確性，并防止測量電源反饋到配電網上造成其他危險。

  (2)測量連線應避免與鄰近的架空線平行，防止感應電壓的危險。

  (3)測量距離應選擇適當，以提高測量的準確性。如測量電極直線排列，對于單一垂直接地體或占地面積較小的組合接地體，電流極與被測接地體之間的距離可取 40m，電壓極與被測接地體之間的距離可取20m;對于占地面積較大的網絡接地體，電流極與被測接地體之間的距離可取為接地網對角線的2～3倍，電壓極與 被測接地體之間的距離可取為電流極與被測接地體之間距離的60%左右。

  (4)測量電極的排列應避免與地下金屬管道平行，以保證測量結果的真實性。

  (5)如被測接地電阻很小，且測量連接線較長，應將C1與P2分開，分別引出連線接向被測接地體，以減小測量誤差。

  (6)雨天一般不應測量接地電阻;雷雨天不得測量防雷裝置的接地電阻。

  (7)接好線后，水平放置儀表，并選擇適當?shù)谋堵剩?20r/min左右的轉速不停地?fù)u動搖把或接通電源，同時調節電位器旋鈕，至儀表指針穩定地指在中心位置時，即可從刻度盤讀數，將讀數乘以倍率即得被測接地電阻值。
