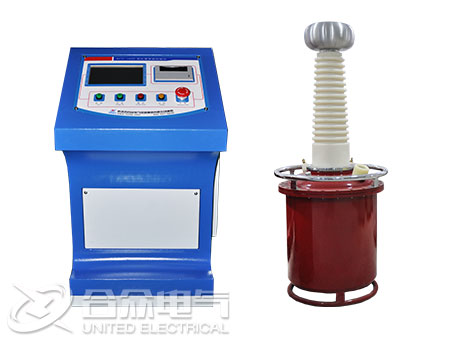

工頻耐壓試驗又叫交流耐壓試驗，是絕緣耐壓試驗的一種。是鑒定電力設備絕緣強度最有效和最直接的方法，是電力預防性試驗的一項重要內容。常見的工頻耐壓試驗裝置由試驗變壓器和智能控制臺組成，可進行多種絕緣耐壓試驗，交流耐壓試驗是保證電力設備安全運行的一種重要手段。那么工頻耐壓試驗操作要注意哪些事項呢?

  (1)試驗人員應做好分工，明確相互間聯系辦法。并有專門人監護現場安全及觀察試品狀態。

  (2)被試品應清掃干凈，并絕對干燥，以免損壞被試品和試驗帶來的誤差。

  (3)對大型試驗，一般都應先進行空升試驗。大容量的試品，做交流耐壓試驗前，應考慮所用試驗變壓器及試驗電源的容量。即不接試品時升壓至試驗電壓，校對各種表計，調整間隙。

  (4)使用工頻耐壓試驗裝置時，升壓速度不能太快，并必須防止突然加壓。例如調壓器不在零位的突然合閘，也不能突然切斷電源，一般應在調壓器降至零位時拉閘。

  (5)當電壓升至試驗電壓時，開始計時，到1min后，迅速降到1/3試驗電壓以下時，才能拉開電源。

  (6)耐壓試驗前后應測量絕緣電阻，檢查絕緣情況。

  (7)在升壓或耐壓試驗過程，如發現下列不正常情況時，應立即降壓，切斷電源，停止試驗并查明原因：①電壓表指針擺動很大;②發現絕緣燒焦或冒煙;③被試品內有不正常的聲音。

  工頻耐壓試驗中限流電阻R1應根據試驗變壓器的額定容量來選擇。如高壓側額定輸出電流在 100-300MA時，可取0.5-1Ω/V(試驗電壓);高壓側額定輸出電流為1A以上時，可取1Ω/V(試驗電壓)。常用水電陰作為限流電阻，管于長度可按150KV/m考慮，管子和粗細應具有足夠的熱容量(水阻液配制方法：用蒸餾水加入適量硫酸銅配制成各種不同的陰值)。

  球間隙及保護電阻：當電壓超過球間隙整定值時(一般取試驗電壓的110%-120%)球間隙放電，對被試品起到保護作用。球間隙保護電阻可按1Ω/V(試驗電壓)選取。

  在工頻耐壓試驗中，低壓側測量電壓(儀表電壓)不是非常準確的，其原因是由于試驗變壓器存在著漏抗。試驗變壓器的漏抗必須存在著壓降。為了準確測量被試品上所施加電壓，因此常在高壓側接入RCF阻容分壓器來測量電壓。

  工頻耐壓試驗裝置是發電站、供配電系統及科研單位等廣大用戶的基本試驗設備，用于對各種電氣產品、電器元件、絕緣材料等進行規定電壓下的絕緣強度試驗，考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力。工頻耐壓試驗裝置是電力系統常規的檢測試驗設備，在試驗時應注意各項安全標準，確保試驗過程安全。
