變壓器的組別測試方法

方法一：雙電壓表法

做法：將電源接入變壓器，通過測一，二次電壓來判斷變壓器的組別，現在一些智能儀器電壓比，接線組別一起測出

要求：

將電源接入變壓器，通過測一，二次電壓來判斷變壓器的組別，現在一些智能儀器電壓比，接線組別一起測出。

要求：

它要就三相電壓基本上是平衡的，不平衡度不應超過2%，否則測量誤差太大甚至造成無法判斷的連接組別。

方法二：直流法

一般現場不進行試驗，經大修后變壓器可采用此方法進行。

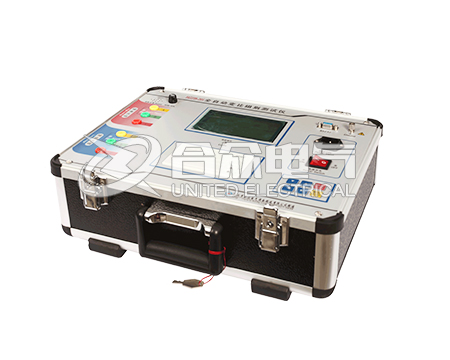

方法三：多功能的變壓器變比，組別，極性自動數字式電橋。

變壓器吊芯檢查試驗

準備工作：

首先要對氣候和環境進行考慮和安排。

對人力進行安排。

對機具，材料進行安排。

有完善可行的方案，工序的安排和具體實施措施。

吊芯檢查工作是在吊芯過程中進行的，如若準備不充分將會延長吊芯的時間，器身長時間暴露在空氣中，將不利于吊芯工作器身檢查的主要項目。

對所有的螺栓進行檢查，螺栓的緊固情況檢查一遍，并再次緊固一遍，不應有松動，并應有防松措施。

對穿芯螺栓的檢查，查夾緊鐵芯的穿釘螺栓是否松動，并測量所有穿芯螺栓對鐵芯的絕緣電阻。

對鐵芯的檢查，鐵芯不應有變形和松動，檢查鐵芯的片間絕緣，鐵芯自身絕緣應良好，拆開接地線后對地絕緣應良好，拆開屏蔽接地引線，檢查屏蔽對地絕緣良好，檢查鐵芯的接地情況，鐵芯只允許出現多點的接地情況。

對繞組檢查，繞組的絕緣層完整無損，無變形。

引出線無破損，絕緣無損傷，引出線綁扎固定牢固，安全距離符合規定，裸露部分無尖角毛刺，引出線與套管連接牢靠，繞組到分接開關的接線，分接開關到套管的接線正確。
