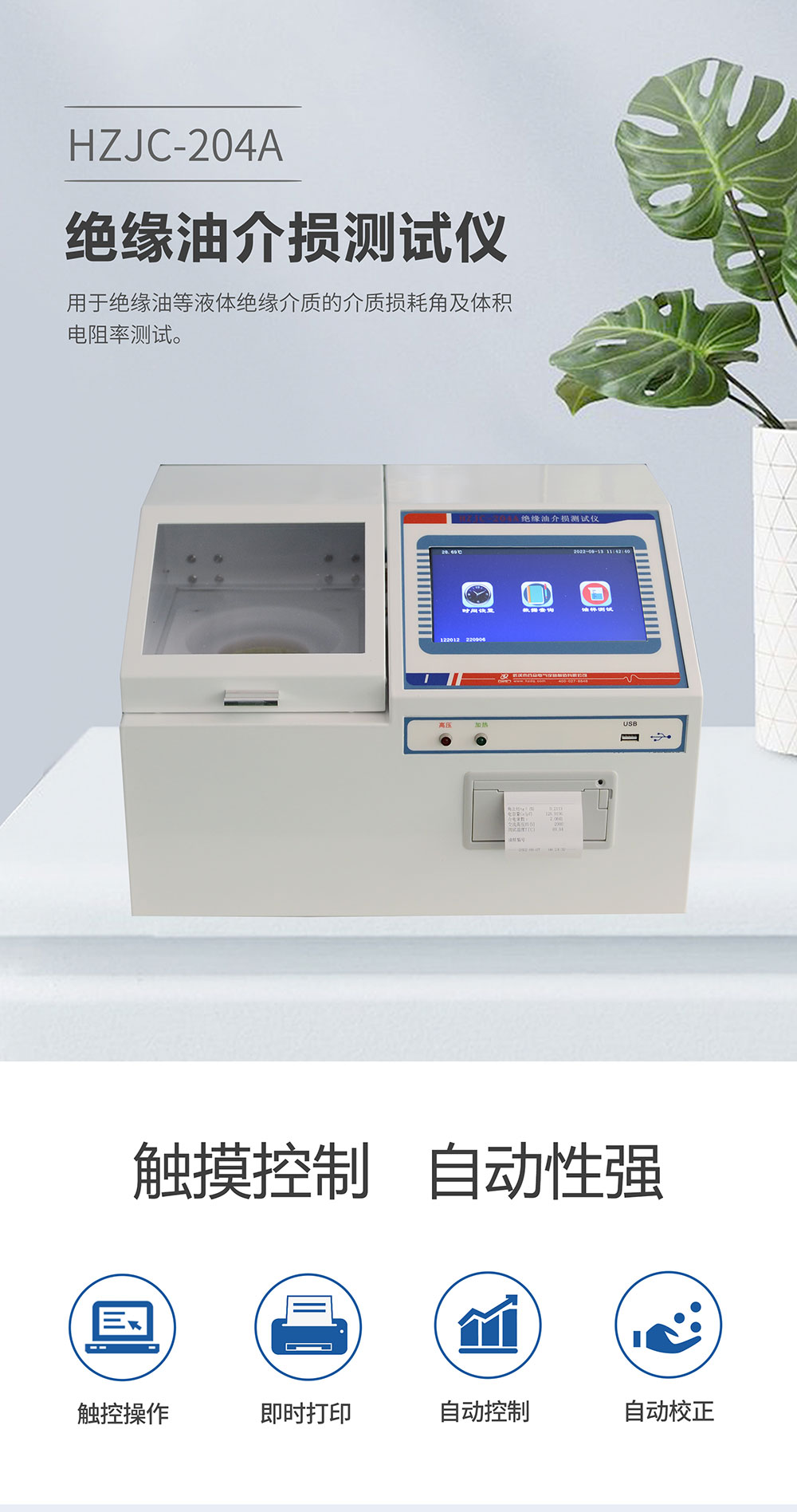

一、產品概述：
絕緣油介損測試儀是用于絕緣油等液體絕緣介質的介質損耗角及體積電阻率測試的一體化結構的高精密儀器。內部集成了介損油杯、溫控儀、溫度傳感器、介損測試電橋、交流試驗電源、標準電容器、高阻計、直流高壓源等主要部件。其中加熱部分采用了當前最為先進的高頻感應加熱方式，該加熱方式具備油杯與加熱體非接觸、加熱均勻、速度快、控制方便等優點。
交流試驗電源采用AC-DC-AC轉換方式，有效避免市電電壓及頻率波動對介損測試準確性影響，即便是發電機發電，該儀器也能正確運行。內部標準電容器為SF6充氣三極式電容，該電容的介損及電容量不受環境溫度、濕度等影響，保證儀器長時間使用后仍然精度一致。
絕緣油介損測試儀內部采用全數字技術，全部智能自動化測量，多種模式測式，配備了7寸大屏幕觸控式彩屏顯示器，全中文菜單，每一步驟都有中文提示，測試結果可以打印輸出，操作人員不需專業培訓就能熟練使用。
產品別稱：油介質損耗測試儀、絕緣油介質損耗測試儀、油介損測試儀、絕緣油介質損耗及體積電阻率測試儀，絕緣油體積電阻率測試儀
二、產品特點：
1、儀器內部采用全數字技術，全部智能自動化測量，多種模式測試；
2、7寸大屏幕觸控式彩屏顯示器，多種模式測試，操作簡便，每一步驟都有提示，操作人員不需專業培訓就能熟練使用；
3、先進的高頻感應加熱方式，加熱均勻、速度快；

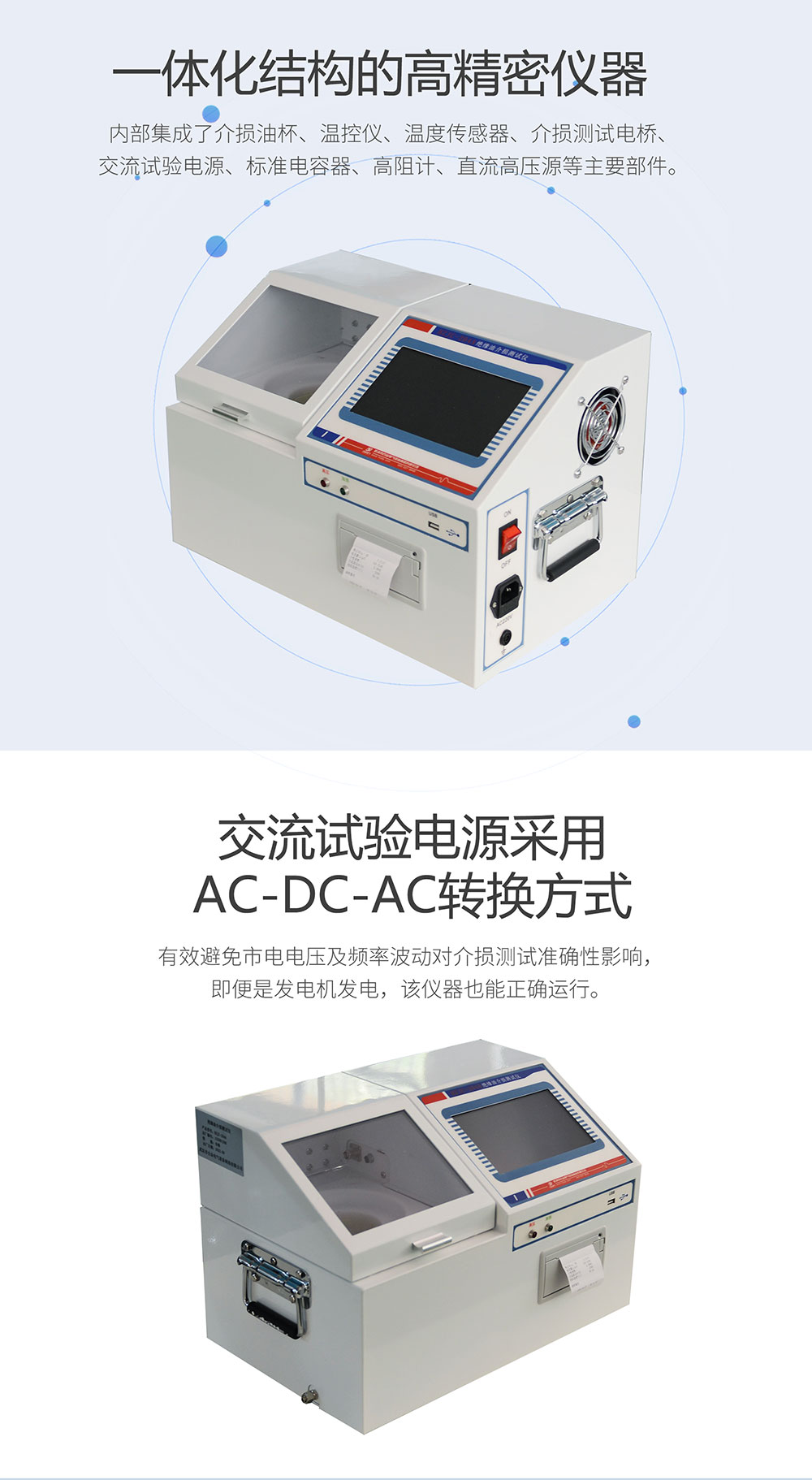

4、內部集成了介損油杯、溫控儀、溫度傳感器、介損測試電橋、交流試驗電源、標準電容器、高阻計、直流高壓源等主要部件。
5、交流試驗電源采用AC-DC-AC轉換方式，有效避免市電電壓及頻率波動對介損測試準確性影響，即便是發電機發電，該儀器也能正確運行。
6、內部標準電容器為SF6充氣三極式電容，該電容的介損及電容量不受環境溫度、濕度等影響，保證儀器長時間使用后仍然精度一致。
|
1 |
使用條件 |
-15℃∽40℃ RH＜80% |
|
|
2 |
電 源 |
AC 220V±10% 頻率無限制 |
|
|
3 |
交流高壓輸出 |
400V∽2200V ±2% 每隔100V 50VA |
|
|
4 |
直流高壓輸出 |
200V∽600V ±2% |
|
|
5 |
溫控感應爐 |
最大功率500W |
|
|
6 |
溫度控制范圍 |
<100℃ |
|
|
7 |
溫度控制誤差 |
±0.5℃ |
|
|
8 |
溫度測量分辨率 |
0.1℃ |
|
|
9 |
控溫時間 |
室溫到90℃ 小于20min |
|
|
10 |
測量范圍 |
tgδ C x R x |
無限制 15PF-300PF 10M-20T |
|
11 |
分辨率 |
△ tgδ： △ Cx ： △ Rx ： |
0.001% 0.01pF 0.01 |
|
12 |
精 度 |
△ tgδ： △ Cx ： △ Rx ： |
±(讀數*0.5%+0.020%) ±(讀數*0.5%+0.5PF) ±讀數 * 10% |
|
13 |
相對介電常數 |
ε |
根據Cx自動計算，精度同Cx |
|
14 |
油直流電阻 |
R x |
自動測量計算 |
|
15 |
油直流電導 |
G x |
根據Rx自動計算 |
|
16 |
體積電阻率 |
ρ |
根據Rx自動計算，精度同Rx |
|
17 |
體積電導率 |
σ |
根據Rx自動計算，精度同Rx |
|
18 |

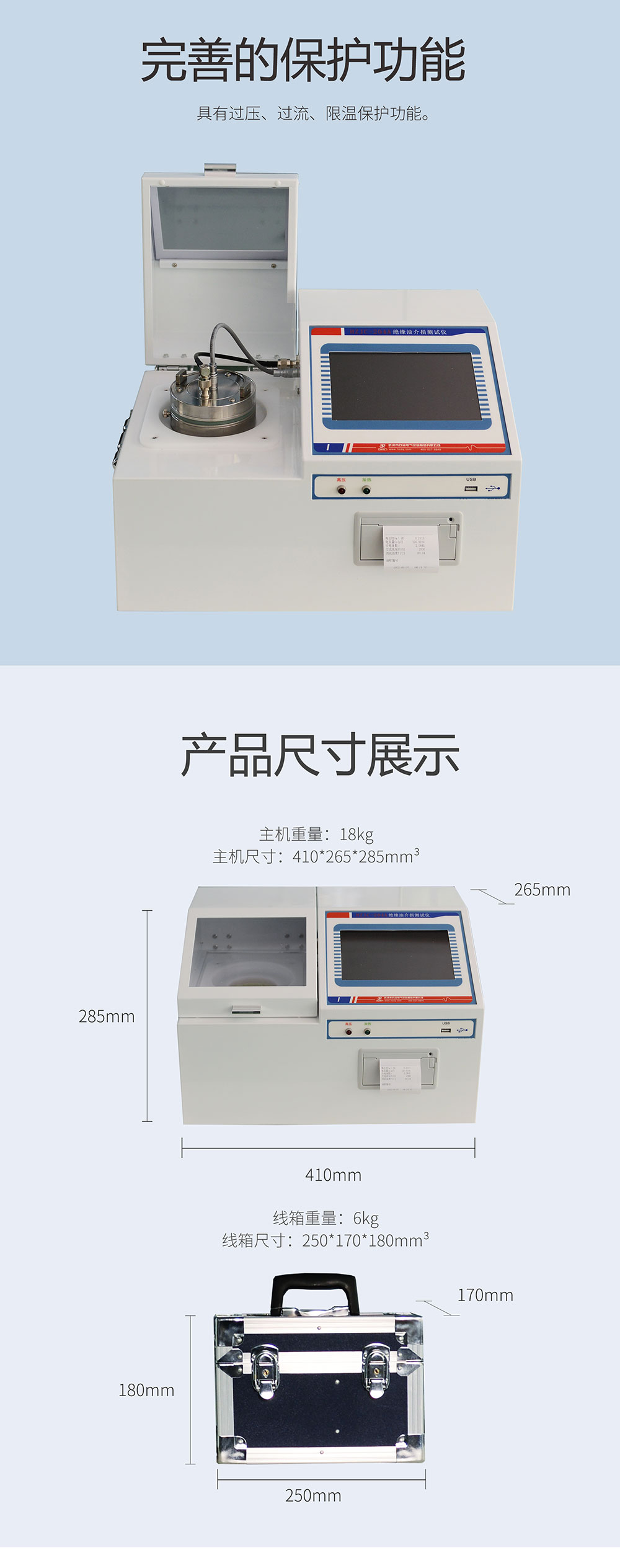

外形尺寸 |
410（L）×265（W）×285（H） |
|
|
19 |
重 量 |
18Kg |
|
武漢市合眾電氣研發、生產的產品均嚴格按照國際、國家標準及行業規程生產制造，并通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測。同時武漢市合眾電氣全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系要求。
我們將嚴格按照《質量及售后服務承諾書》執行相關產品服務，我們一如既往地深信優質、系統、全面、快捷的服務是企業發展的基礎。經過多年的不斷探索和進取，我們形成了"以客戶為核心、以質量為企業的第一生命"的服務理念。并以嚴格的質量管理、先進的技術創建國內一流的服務企業為目標，制定了"規范管理制度，嚴格過程控制，保證產品質量，服務顧客滿意"的質量方針，多年來堅持"用戶第一"的原則，構建良好的銷售、售后服務體系，為客戶提供更優質的售前、售中及售后服務!
我們的售后服務承諾是：“3個月內包退，1年內包換、3年免費維修，終身維護”。在未來的日子里，我們將一如既往的堅持三類星級服務！
注：產品詳細信息以實物為準，請購買前與銷售人員進行確認，具體型號參數請參考說明書。
本服務承諾最終解釋權歸武漢市合眾電氣設備制造有限公司所有。
如有任何疑問，歡迎致電：400-027-8848。
|
